金山电缆是新能源汽车电缆专业厂家，2019年金山电缆的一种新型抗拉新能源电动汽车用充电电缆获得国家专利授权，专利号为CN209232427U。

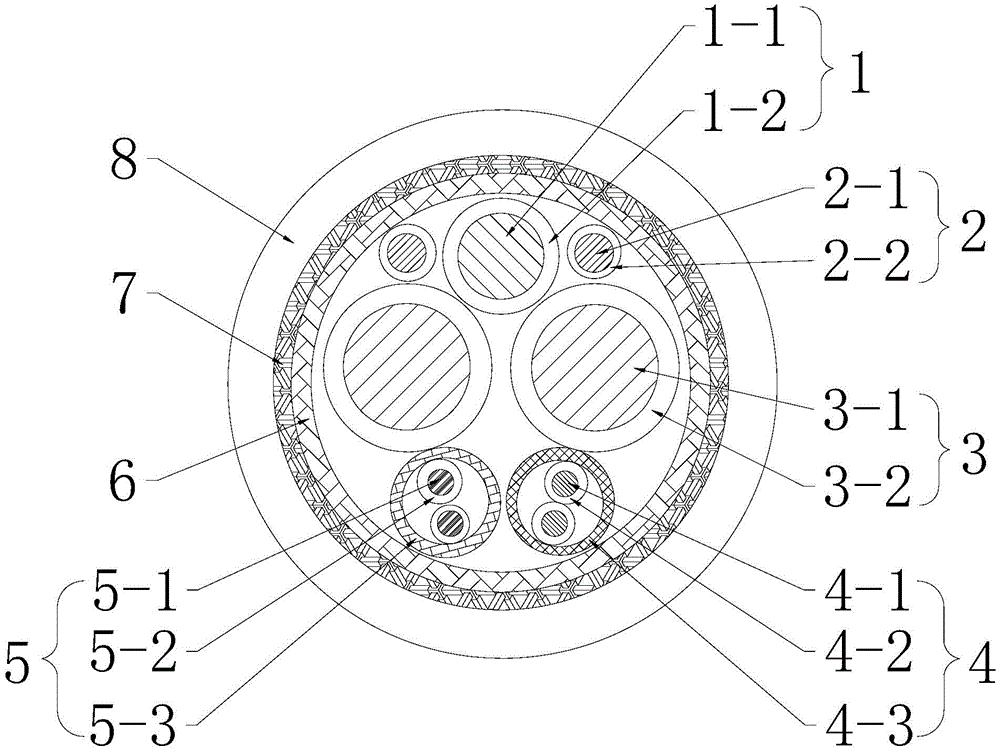

金山新能源电动汽车电缆实用新型专利，涉及一种新型抗拉新能源电动汽车用充电电缆，属于电线电缆技术领域，包括一根保护接地线芯，两根低压辅助电源线芯，两根主电源线芯，一根充电确认线芯，一根充电通信线芯，总屏蔽层，抗拉层，和护套层；保护接地线芯、低压辅助电源线芯和主电源线芯均是由导体、绝缘层组成，充电确认线芯和充电通信线芯均是由导体、绝缘层、分屏蔽层组成，保护接地线芯、低压辅助电源线芯、主电源线芯、充电确认线芯和充电通信线芯外侧设有总屏蔽层，总屏蔽层外侧挤包抗拉层，抗拉层外侧挤包护套层。本实用新型电缆绝缘与护套均采用热塑性弹性体材料(TPE)，并且在总屏蔽层和护套层之间设置抗拉层，有效提高了电缆的柔软度和抗拉性能。
新能源电动汽车电缆专利要求：
1.一种新型抗拉新能源电动汽车用充电电缆，其特征在于：包括一根保护接地线芯，两根低压辅助电源线芯，两根主电源线芯，一根充电确认线芯，一根充电通信线芯，总屏蔽层，抗拉层，和护套层；所述保护接地线芯、低压辅助电源线芯和主电源线芯均是从内到外依次由导体、绝缘层组成，所述充电确认线芯和充电通信线芯均是从内到外依次由导体、绝缘层、分屏蔽层组成，所述保护接地线芯、低压辅助电源线芯、主电源线芯、充电确认线芯和充电通信线芯外侧设有总屏蔽层，所述总屏蔽层外侧挤包抗拉层，所述抗拉层外侧挤包护套层。
2.根据权利要求1所述的一种新型抗拉新能源电动汽车用充电电缆，其特征在于：所述保护接地线芯、低压辅助电源线芯和主电源线芯均是由绞合的导体外挤包热塑性弹性体材料(TPE)绝缘层构成。
3.根据权利要求1所述的一种新型抗拉新能源电动汽车用充电电缆，其特征在于：所述充电确认线芯和充电通信线芯均是由两个绞合的导体外分别挤包热塑性弹性体材料(TPE)绝缘层，成缆后再编织一层紫铜金属线分屏蔽层构成，编织密度大于80％。
4.根据权利要求1或2或3所述的一种新型抗拉新能源电动汽车用充电电缆，其特征在于：所述导体为绞合的紫铜导体。
5.根据权利要求1所述的一种新型抗拉新能源电动汽车用充电电缆，其特征在于：所述保护接地线芯、低压辅助电源线芯、主电源线芯、充电确认线芯和充电通信线芯的缆芯绞合以及各个线芯的导体绞合均采用密节距绞合。
6.根据权利要求1所述的一种新型抗拉新能源电动汽车用充电电缆，其特征在于：所述总屏蔽层采用紫铜编织结构，编织密度大于80％。
7.根据权利要求1所述的一种新型抗拉新能源电动汽车用充电电缆，其特征在于：所述抗拉层采用芳纶丝挤包而成。
8.根据权利要求1所述的一种新型抗拉新能源电动汽车用充电电缆，其特征在于：所述护套层采用热塑性弹性体材料挤包而成。
